Le tracé d'une voie ferrée est le fondement même de toute infrastructure ferroviaire.
Il influence directement la vitesse commerciale, la sécurité, le confort des voyageurs et les coûts d'entretien.
Une voie ferrée mal tracée, même avec les meilleures technologies, ne pourra jamais atteindre les performances attendues.
Pourquoi le tracé est-il si important ?
Le tracé d'une voie ferrée est le fondement même de toute infrastructure ferroviaire.
Il influence directement la vitesse commerciale, la sécurité, le confort des voyageurs et les coûts d'entretien.
Une voie ferrée mal tracée, même avec les meilleures technologies, ne pourra jamais atteindre les performances attendues.
🎯 Un bon tracé, c'est une voie durable, économique et compétitive.
Exemple concret : un rayon de courbure trop serré ou une rampe trop forte entraîne une usure prématurée des rails, une consommation énergétique accrue et une limitation de la vitesse. D'où l'importance de concevoir un tracé en harmonie avec les objectifs d'exploitation.
Comprendre le système ferroviaire
Avant de tracer une ligne, il faut comprendre le système ferroviaire dans son ensemble.
Il s'agit d'un système complexe, où interagissent :
- Le matériel roulant (trains, locomotives, wagons),
- La voie ferrée (rails, traverses, ballast, plateforme),
- La signalisation et les systèmes de contrôle,
- Les ouvrages d'art (ponts, tunnels, viaducs),
- Les contraintes d'exploitation (vitesse, fréquence, charge à l'essieu).
La conception du tracé doit donc tenir compte des interactions entre ces sous-systèmes.
Un tracé bien adapté permet d'optimiser les performances du réseau tout en réduisant les contraintes mécaniques et économiques.
La mécanique de la voie : science et performance

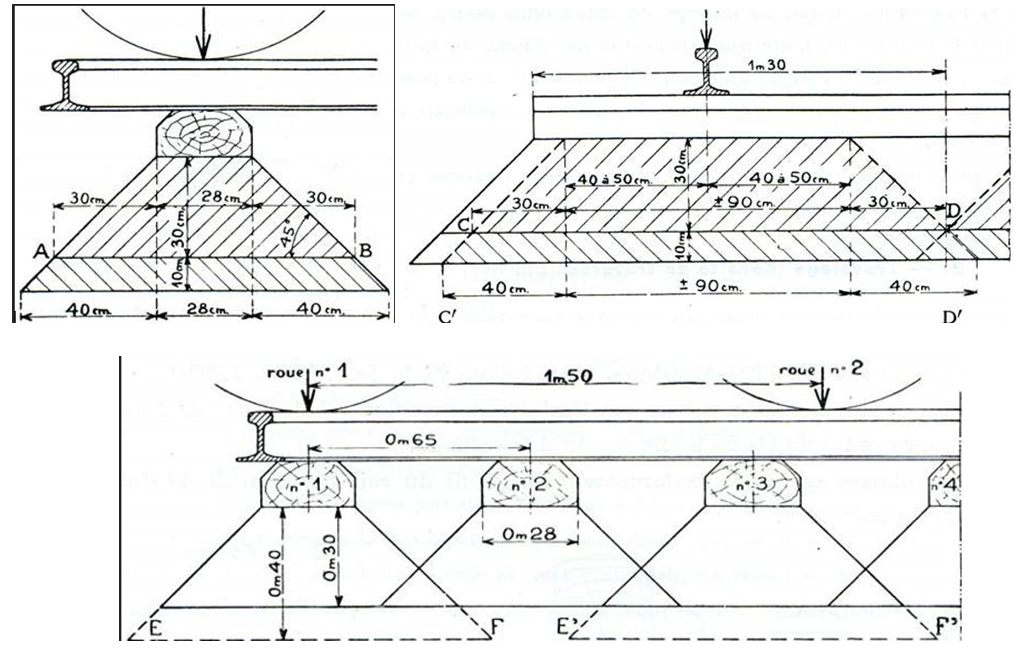

La mécanique de la voie étudie la manière dont les efforts transmis par le passage des trains se répartissent dans la structure.
Chaque composant – rail, attache, traverse, ballast, plateforme – a un rôle à jouer dans la répartition des charges et la stabilité de la voie.
⚙️ Un tracé maîtrisé permet de réduire les sollicitations mécaniques et d'augmenter la durée de vie des composants.
Les profils de la voie : plan, long et travers
Un bon tracé ferroviaire repose sur l'équilibre entre trois profils complémentaires :
🔹 Le profil en plan
Il définit la géométrie horizontale : alignements droits, courbes, raccordements.
C'est ce qui donne la trajectoire du train sur le terrain.
Un rayon de courbure trop faible provoque des efforts latéraux excessifs et une usure rapide.
🔹 Le profil en long

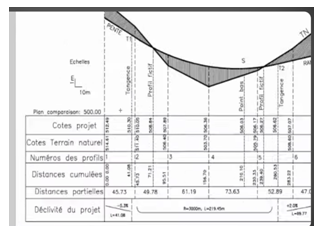

Il décrit les variations d'altitude et de pente.
Un profil bien étudié limite la consommation d'énergie et améliore la traction, surtout pour les trains lourds ou en montagne.
🔹 Le profil en travers

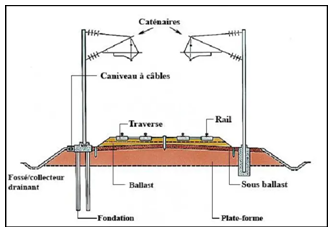

Il représente la structure de la voie et de la plateforme.
Il prend en compte la largeur du ballast, les accotements, le drainage et les ouvrages de soutènement.
Vers une conception optimisée du tracé ferroviaire
La conception du tracé est un exercice d'équilibre entre performance, sécurité, environnement et coûts.
Les ingénieurs doivent composer avec :
- Les contraintes du relief et du sol,
- Les zones urbaines et les servitudes,
- Les objectifs de vitesse et de charge,
- La durabilité et la maintenance future.
Une approche intégrée, basée sur des modèles numériques 3D, des études topographiques précises et des simulations dynamiques, permet aujourd'hui d'atteindre un niveau de précision inégalé dans la conception ferroviaire.
🚫 Erreurs à Éviter lors de la Conception du Tracé
- Rayons de Courbure Trop Faibles : Ils augmentent l'usure des rails et des roues, limitent la vitesse, et peuvent causer des déraillements.
- Dévers Insuffisant ou Incorrect : Le dévers (surhaussement du rail extérieur dans les courbes) compense la force centrifuge. Un dévers inadéquat provoque un inconfort pour les passagers, une usure accrue, et un risque de déraillement à haute vitesse.
- Pentes Trop Fortes : Elles réduisent la capacité de traction des locomotives, augmentent la consommation d'énergie, et peuvent rendre le freinage difficile, surtout pour les trains lourds.
- Raccordements Verticaux Brusques : Les changements brusques de pente (raccordements verticaux) créent des forces verticales importantes qui sollicitent la voie et le matériel roulant, réduisant le confort et augmentant l'usure.
- Mauvais Drainage : L'eau stagnante affaiblit la plateforme de la voie et accélère la corrosion des rails et des attaches.
- Omission des Zones de Transition : Les zones de transition entre différents types de supports (par exemple, entre un remblai et un pont) sont sujettes à des tassements différentiels, qui déforment la voie et nécessitent une maintenance fréquente.
- Négligence des Facteurs Géotechniques : Un sol instable, des glissements de terrain, ou des zones de forte compressibilité peuvent compromettre la stabilité de la voie et entraîner des déformations importantes.
- Manque de Coordination avec les Autres Infrastructures : Des conflits avec les routes, les canalisations, les lignes électriques, ou d'autres infrastructures peuvent entraîner des retards, des coûts supplémentaires, et des problèmes de sécurité.
- Sous-estimation des Impacts Environnementaux : La construction d'une voie ferrée peut avoir des impacts négatifs sur les écosystèmes, les habitats naturels, et les populations locales.
- Absence de Prise en Compte de la Maintenance Future : Un tracé difficile d'accès ou des choix de conception inappropriés peuvent rendre la maintenance de la voie coûteuse et difficile.
🧭 En conclusion
Le tracé d'une voie ferrée n'est pas seulement une ligne sur un plan : c'est une synthèse d'ingénierie, de géométrie et de stratégie.
C'est le premier choix technique, celui qui conditionne tout le reste.
Un bon tracé, c'est la garantie d'une voie performante, durable et rentable.
