La stabilité d'une voie ferrée n'est jamais acquise : chaque train qui circule exerce sur la voie une combinaison d'efforts qui, progressivement, tendent à altérer sa géométrie. Comprendre ces sollicitations est essentiel pour assurer la sécurité, la performance et la durabilité des infrastructures ferroviaires.

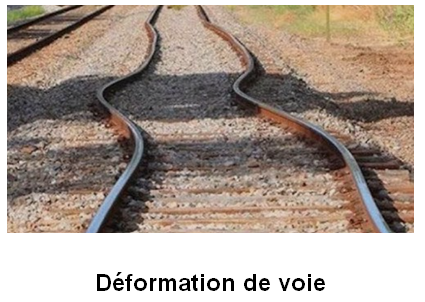

Déformation de voie
Les trois types d'efforts en jeu
Lors du passage des trains, la voie ferrée subit trois catégories d'efforts distincts qui modifient progressivement son tracé initial.
1. Les efforts verticaux : l'impact direct du poids des trains
À chaque passage, les roues transmettent au rail des charges importantes issues :
- Du poids du matériel roulant,
- Des équipements embarqués,
- Des variations de charge liées à l'exploitation.
Ces efforts verticaux provoquent principalement des défauts de nivellement, aussi bien dans le sens longitudinal que transversal. Ils peuvent entraîner des affaissements locaux, des irrégularités et une dégradation progressive du confort de roulement.
2. Les efforts transversaux : la force centrifuge en courbe et les défauts de roulement
Lorsque le train aborde une courbe, il génère une force centrifuge qui pousse la voie vers l'extérieur. À cela s'ajoutent les imperfections naturelles de roulement.
Ces sollicitations transversales sont responsables :
- Des défauts de dressage (déviation latérale de la voie),
- D'un déplacement progressif du rail,
- D'une accentuation des déformations, surtout dans les zones fortement sollicitées.
C'est la raison pour laquelle un dévers (inclinaison de la voie) est appliqué en courbe afin de compenser partiellement la force centrifuge.
3. Les efforts longitudinaux : accélérations, freinages et dilatation thermique
Enfin, les efforts longitudinaux, causés par les accélérations, les freinages et la dilatation thermique des rails, constituent une source majeure de déformation structurelle.
Les rails subissent également des efforts dans le sens de la marche qui constituent une source majeure de déformation structurelle.
Ces efforts sont causés par :
- Les accélérations,
- Les freinages,
- La dilatation thermique des rails.
Ces efforts longitudinaux peuvent entraîner des glissements, des allongements ou des compressions susceptibles de générer des déformations, voire des instabilités localisées.
Pour les limiter :
- Les accélérations et ralentissements doivent rester progressifs,
- Une vitesse de circulation constante et régulière permet de réduire les contraintes,
- Une fixation efficace du rail sur les traverses, complétée par un ballast de bonne qualité et en quantité suffisante, assure la stabilité du système.
Une vigilance accrue sur ces trois piliers prévient les déformations et garantit la durabilité de l'infrastructure.
Pourquoi la voie finit-elle par se déformer ?
Le rôle crucial de la résistance de la voie
En réalité, une voie se déforme lorsqu'elle ne possède plus la résistance nécessaire pour contrer les efforts verticaux, transversaux et longitudinaux qui s'exercent à chaque passage de train.
Cette résistance dépend :
- De la qualité de la pose,
- De la géométrie initiale,
- De la performance et l'assemblage des matériaux,
- De la régularité de l'entretien.
Dès la construction, on dimensionne la voie pour résister à ces sollicitations. L'entretien régulier vise précisément à maintenir cette capacité de résistance dans le temps.
⚠️ Point clé à retenir :
Lorsque la voie se déforme, c'est qu'elle n'oppose plus une résistance suffisante aux sollicitations transversales et longitudinales qu'elle reçoit.
Les solutions techniques de prévention
Plusieurs dispositifs permettent de limiter ces déformations. Le dévers, par exemple, compense efficacement la force centrifuge dans les courbes. Une conduite régulière des trains, avec des accélérations et ralentissements progressifs, réduit considérablement les contraintes longitudinales. La maîtrise de la dilatation thermique des rails nécessite une fixation optimale sur les traverses, associée à un ballast de qualité en quantité appropriée.
⚠️ Le phénomène de flambage
Le cas le plus critique survient lorsque la fixation du rail sur les traverses est défaillante. Le rail, sous l'effet de la dilatation, s'allonge jusqu'à rencontrer une zone correctement fixée. Ne pouvant poursuivre son expansion linéaire, il flambe brutalement, entraînant l'ensemble de la voie dans ce mouvement de déformation.
🚆 Conclusion
La déformation de la voie ferrée n'est pas une fatalité, mais un phénomène complexe lié aux contraintes mécaniques du trafic ; mais la compréhension des forces en jeu permet de mieux la prévenir. Un entretien rigoureux, une surveillance régulière et des pratiques d'exploitation adaptées permettent sont les clés pour garantir la tenue de la voie, la sécurité des circulations et la longévité du réseau.
